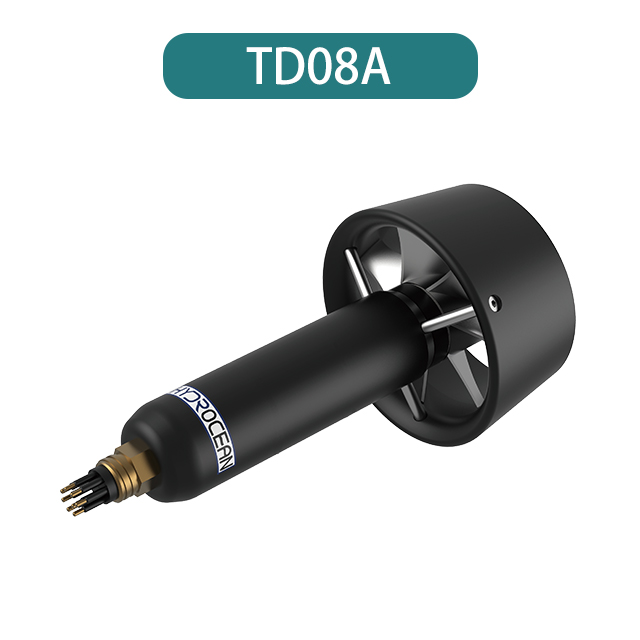

TD08A 导管推进器

导管推进器 TD08A 特征

●  小体积大深度，小电机大推力，常用于工业级观察型ROV。

●  可选择转速开环和转速闭环，转速闭环更有利于实现多台产品的高一致性性能表现。

●  可选择±5V模拟量电压信号，PWM信号控制电机旋转方向和速度，可选择脉冲信号和 0~5V 模拟量电压反馈电机速度。

●  可选择RS485、CAN通讯方式控制电机旋转方向和速度，支持用户通过软件命令自定 义产品通讯地址和终端电阻阻值。

●  可选择超长寿命版和低噪音版，支持推力重量、效率等性能表现指标优化，支持定制更高电压供电。

●  内置过温、限流、堵转保护功能，支持用户通过程序命令复位保护功能。

导管推进器 TD08A 参数

材质	环境	驱动位置	耐压方式	工作深度	空气/水中的重量	水密水密连接器型号
铝合金合金	淡水	内置驱动	壳体耐压体耐压	0~850m	1.3kg/0.9kg	48~72VDC(微小型8芯) / 90~300VDC(微小型6芯)
钛合金	海水	内置驱动	壳体耐压体耐压	0~1500m	1.5kg/1.1kg	48~72VDC(微小型8芯) / 90~300VDC(微小型6芯)
铝合金合金	淡水	驱动外置	壳体耐压体耐压	0~850m	1.1kg/0.8kg	48~72VDC(微小型16芯) / 90~300VDC(微小型8/16芯)
钛合金	海水	驱动外置	壳体耐压体耐压	0~1500m	1.4kg/1.0kg	48~72VDC(微小型16芯) / 90~300VDC(微小型8/16芯)
钛合金	海水	驱动外置	充油补偿	0~6000米	1.9kg/1.3kg	48~72VDC(微小型充油16芯) / 90~300VDC(微小型充油8/16芯)
钛合金	海水	驱动外置	充油补偿	全海深	2.0kg/1.4kg	48~300VDC(标准型充油8芯)



充油补偿后的产品重量变化受油管长度的影响，油管每增加0.1m，其重量在空气中增加45g，在水中增加16g。

导管推进器  TD08A  尺寸

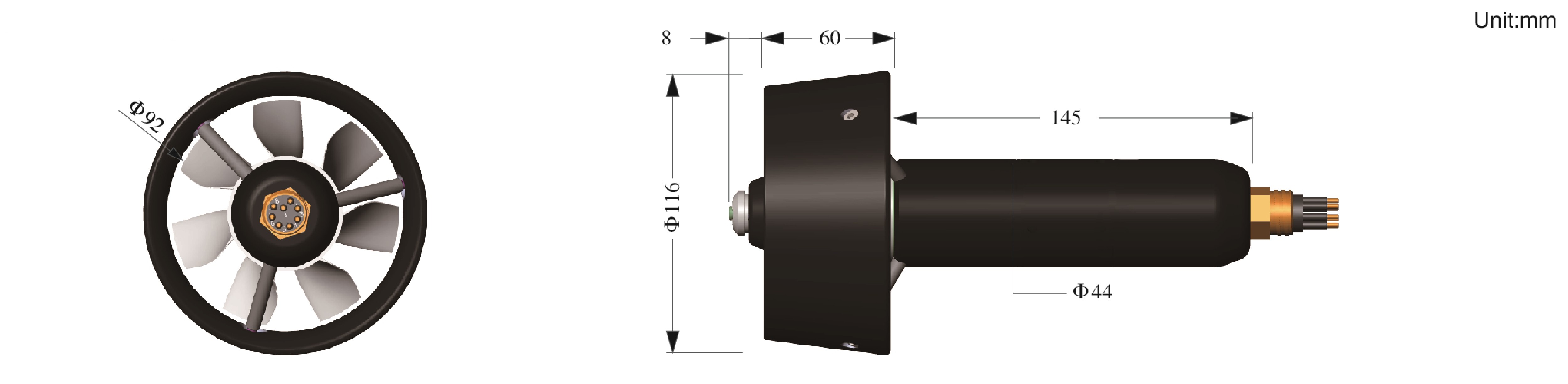

内置驱动版产品外形尺寸

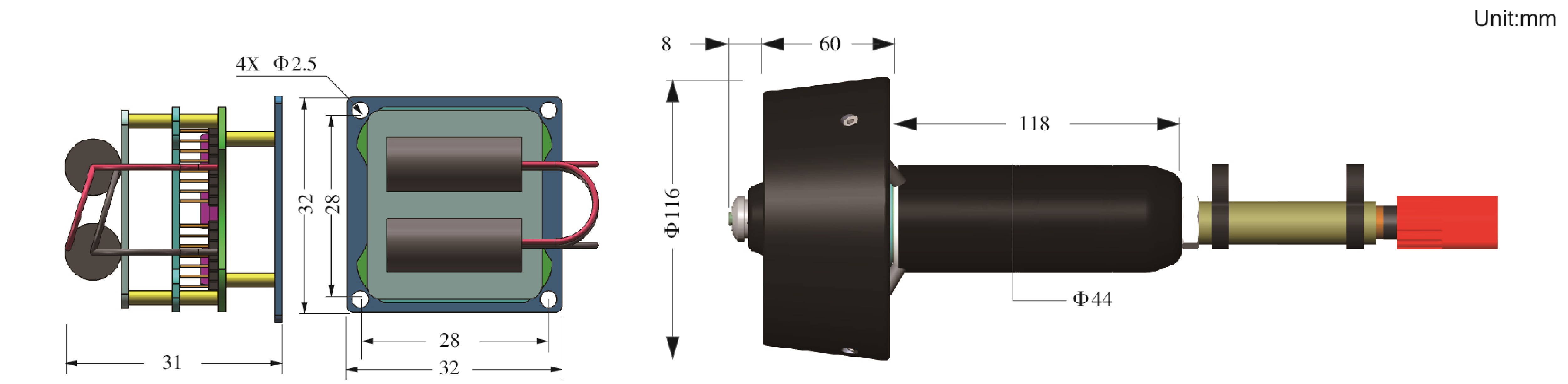

外置驱动版产品外形尺寸

导管推进器  TD08A  性能表现

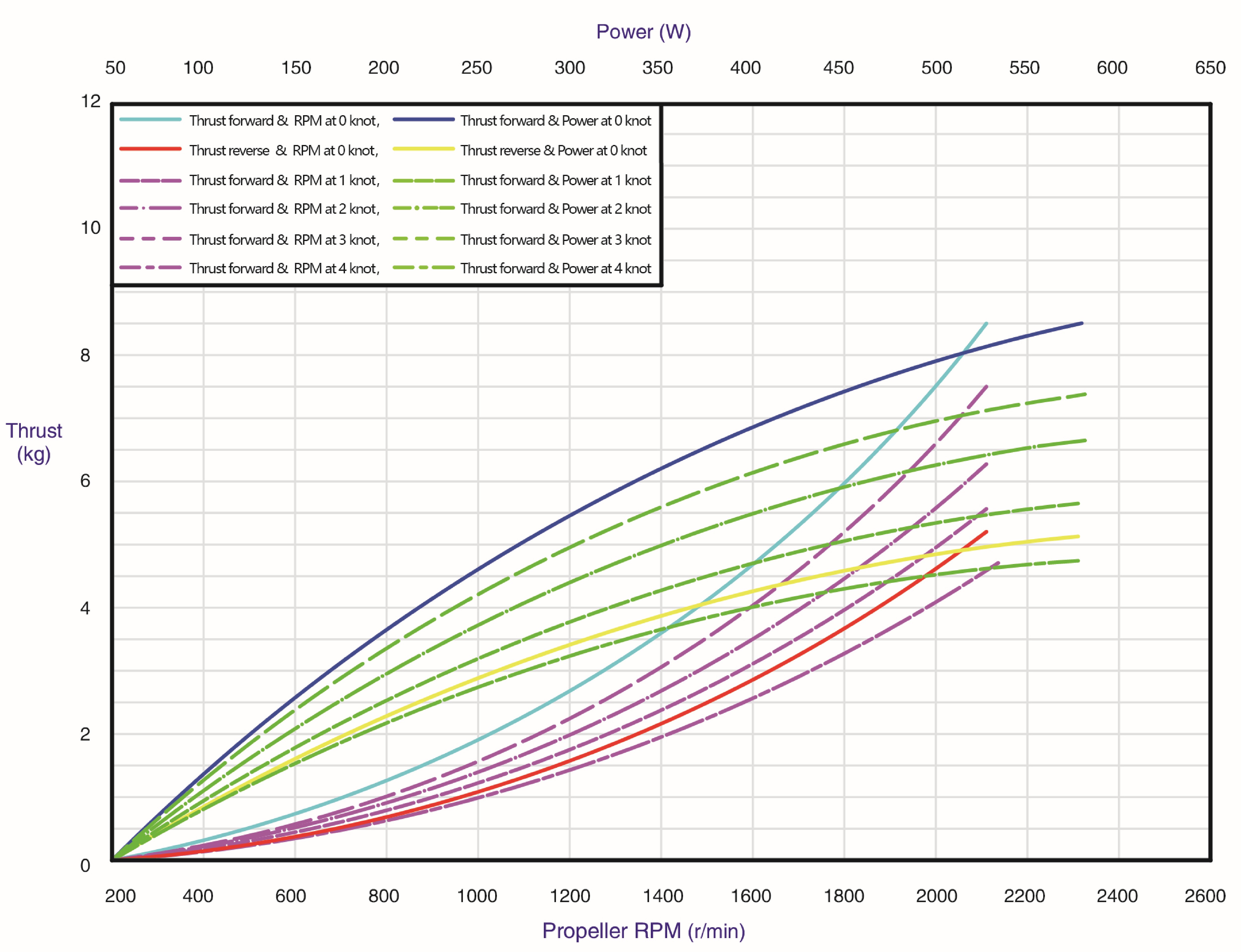

推力与螺旋桨转速关系 & 推力与输入功率关系

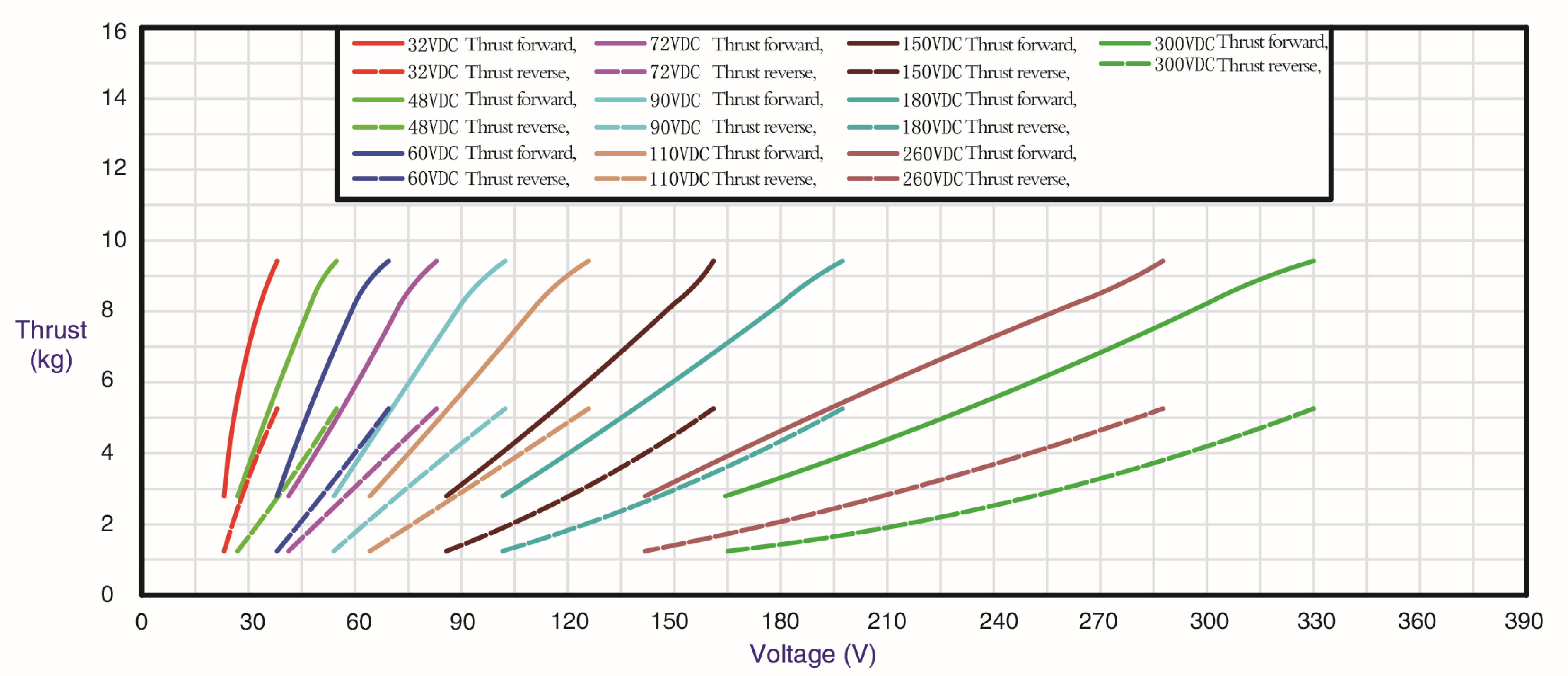

各电压等级螺旋桨在不同供电条件下的性能表现曲线

导管推进器  TD08A  下载

TD08A深海导管推进器产品参数单页-中文版.pdf

TD08A Subsea Duct Thruster Product Specification Sheet-English Version.pdf
